Parâmetros técnicos
Modelo | EHP-11032
| Unidade |
Força de flexão | 1100 | KN |
Comprimento de flexão | 3200 | mm |
Distância entre as vertritas | 2700 | mm |
Altura máxima | 480 | mm |
Profundidade da garganta | 400 | mm |
Eixo CNC | X | AVC | 600 | mm |
Máx. velocidade de trabalho | 400 | mm/s |
Posicionamento Accurac | ± 0,05 |
mm |
Precisão de posicionamento repetida |
± 0,03
| mm |
R | AVC | 130 | mm |
Máx. velocidade de trabalho |
60 | mm/s |
Precisão do posicionamento |
± 0,10 |
mm |
Precisão de posicionamento repetida |
± 0,05
| mm |
Y | Golpe de cilindro |
200 | mm |
Precisão do posicionamento |
± 0,02 | mm |
Precisão de posicionamento repetida |
± 0,01 | mm |
Detalhes dos componentes

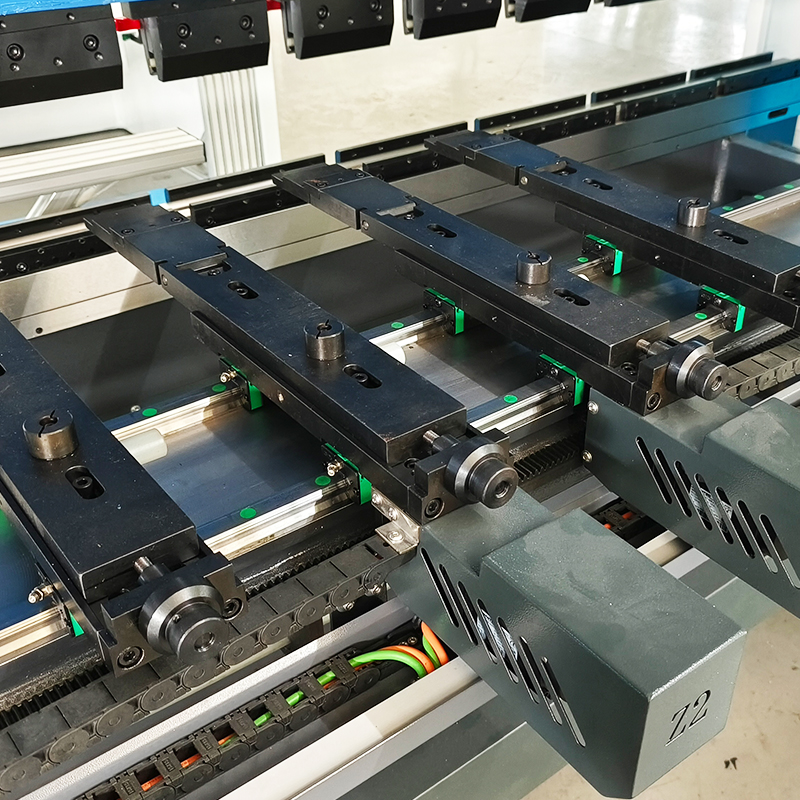

Controle de backgauge
Os eixos X e R são controlados pelo sistema CNC. Adota guia linear precisa e parafuso de bola.Z1 e o eixo e o Z2 são posicionados e direcionados por guia linear.Z1 e o eixo Z2 estão com alta precisão.
Sistema de compensação mecânica
De acordo com o status tecnológico da folha dobrada, o sistema CNC controla a quantidade de compensação de deflexão da bancada. Ele também pode executar uma compensação eficaz quando a máquina -ferramenta é sobrecarregada, de modo a obter ângulo uniforme de todo o comprimento da peça de trabalho.

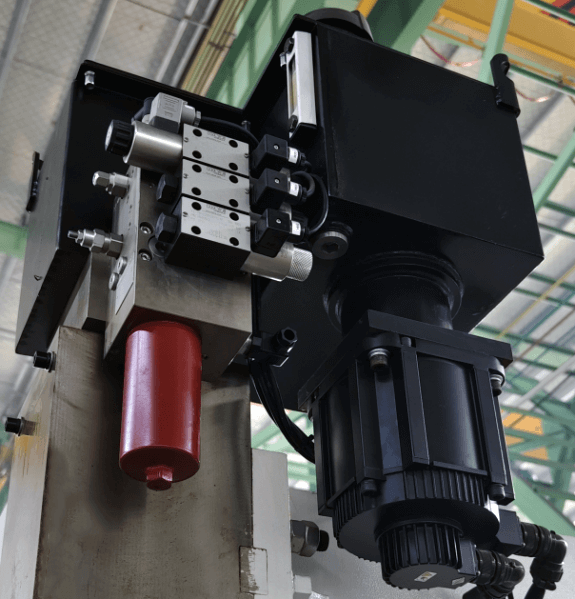

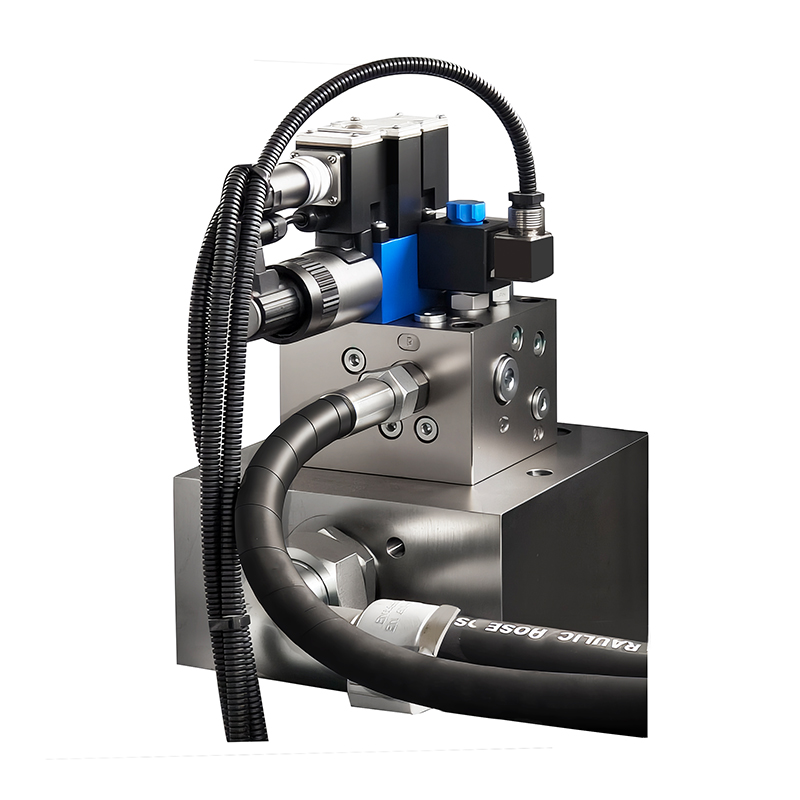

Sistema hidráulico
Sistema inovador de servomotor, interface de cilindro de óleo muito simples, sem pipeline externo
Tecnologia avançada de acionamento composto, com as vantagens de alta eficiência, economia de energia e redução de ruído
Rápido - aumento de 10% no desempenho reduzindo o tempo do ciclo; alta eficiência - aumento de 50% na eficiência energética; Ambientalmente amigável - o consumo de óleo hidráulico é bastante reduzido
Adequado para dobra de alta precisão, alta eficiência e baixa energia de vários lotes de peças de trabalho
