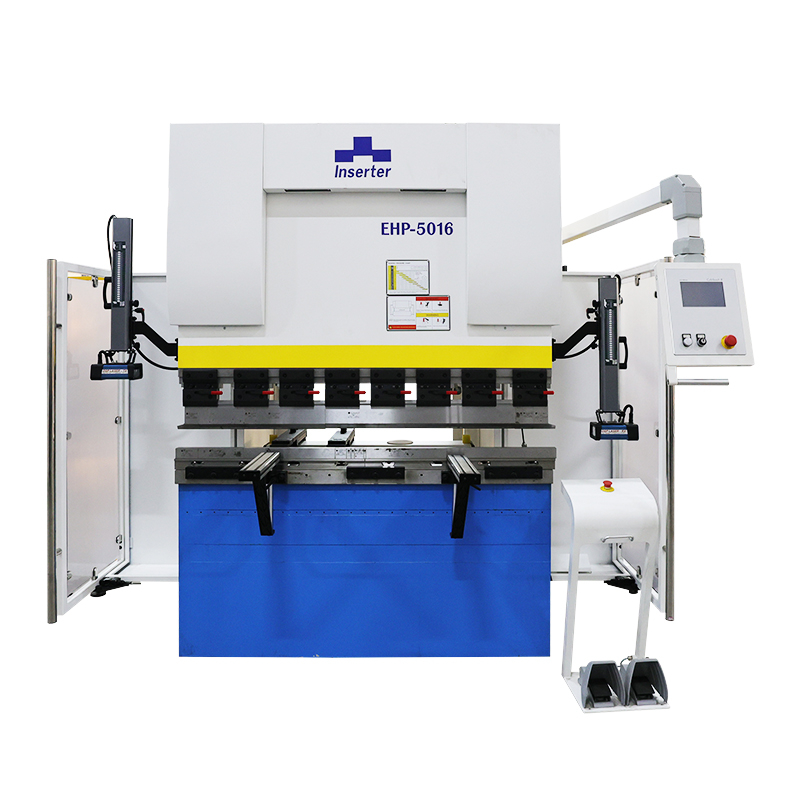

4 eixo y1 y2 xr CNC Dual servo híbrido Brake de prensa

Modelo: EHP-5016
Eixo: 4 y1, y2, x, r
Força de flexão: 500kn

Status de disponibilidade:
Quantidade:
  • EHP-5016

  • Inserter

  • Mistura eletro-hidráulica

EHP Série 4 Eixo 4 CNC Dual servo-servo híbrido Brake de prensa de óleo

O  mais recente sistema acionado por híbrido (bomba de servo dupla);

A única produção de quantidade com técnica comprovada no mundo;

Melhor preço com tecnologia e produto hidráulico de patente chinês;


Configuração padrão principal

Equipamento de ferramentas e aperto

快夹   A ferramenta está incluindo ferramentas superiores e ferramentas inferiores, endurecimento por calor integral, uso durável.

 A ferramenta superior é instalada no feixe superior, a ser corrigida pela precisão e pelo    aperto rápido.

 As ferramentas mais baixas são usadas no estilo V duplo, rápido e fácil de alterar as ferramentas, reduzir    a intensidade do trabalho.




Dispositivo de compensação de distorção na garganta

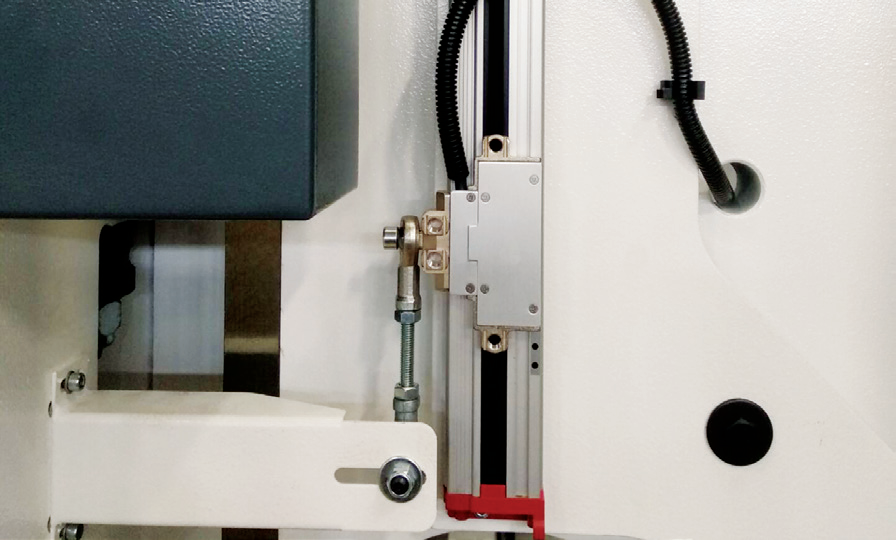

喉口变形补偿 喉口变形补偿  Existe uma escala magnética instalada nos dois lados da máquina para medir e    feedback a distância de precisão entre o feixe superior e a mesa de trabalho.

 Essa estrutura pode tornar a máquina com capacidade excêntrica de carga resistente a carga, pode efetivamente    impedir a peça de trabalho fora do padrão para tocar em escala magnética.


Medidor traseiro

画板 1 拷贝 4

A nova e exclusiva estrutura de guia linear garante excelente precisão de posicionamento.

 Projeto de engrenagem multi -grau, aumente a faixa de posicionamento e torne o produto mais valioso.




Placa de suporte frontal

图片 1  Esta parte é uma parte padrão, instalada na frente da bancada. Quando em uso, o    suporte frontal pode ser fixado na posição desejada de acordo com a duração da peça de trabalho.    Suporte dianteiro ajustável horizontal e verticalmente



Tecnologia híbrida com óleo de servo duplo

2 个油箱 2 个电机 (2)  Os conjuntos esquerdo e direito de servo motores e bombas servo controlam as ações rápidas para baixo, dobrando e retornando de Y1 e Y2. As ações são rápidas e estáveis ​​e a velocidade de resposta é muito mais rápida que o controle da válvula proporcional. Ao mesmo tempo, o sistema possui as características de baixo ruído e alta eficiência.


Sistema CNC

图层 16图层 16

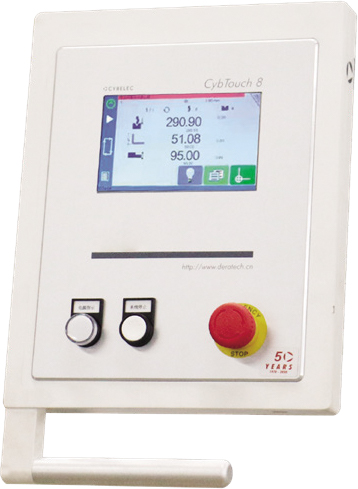

 Operação fácil Switzerland Cybelec Cybtouch 8

 Tela de toque de cor de alto contraste de 8 polegadas.

 Vários idiomas estão disponíveis.

 Função de prompt de alarme mais rico




Especificação do produto

Tipo EHP-5016
Força de flexão 500kn
Comprimento de flexão utilizável
1650mm
Distância entre quadros laterais
1200 mm
Altura de abertura 385mm
Profundidade da garganta
300 mm
Golpe de cilindro
120mm
Poder principal
2*4,4kW
Óleo 2*70L


Velocidade do bloco do slinder

Aproximando -se

300mm/s

Velocidade de trabalho 0-20mm/s
Velocidade de retorno 250mm/s


Velocidade do medidor traseiro x eixo

AVC 450mm/s
Máx. velocidade 450mm/s


Velocidade do medidor traseiro R eixo

AVC 200 mm
Máx. velocidade 75 mm/s
Tamanho 2180*1340*2385mm
Peso
4300kg
