ARTILHO DO EXTRIMENTO DO EXTRIMENTO DO CRANÇA FREI

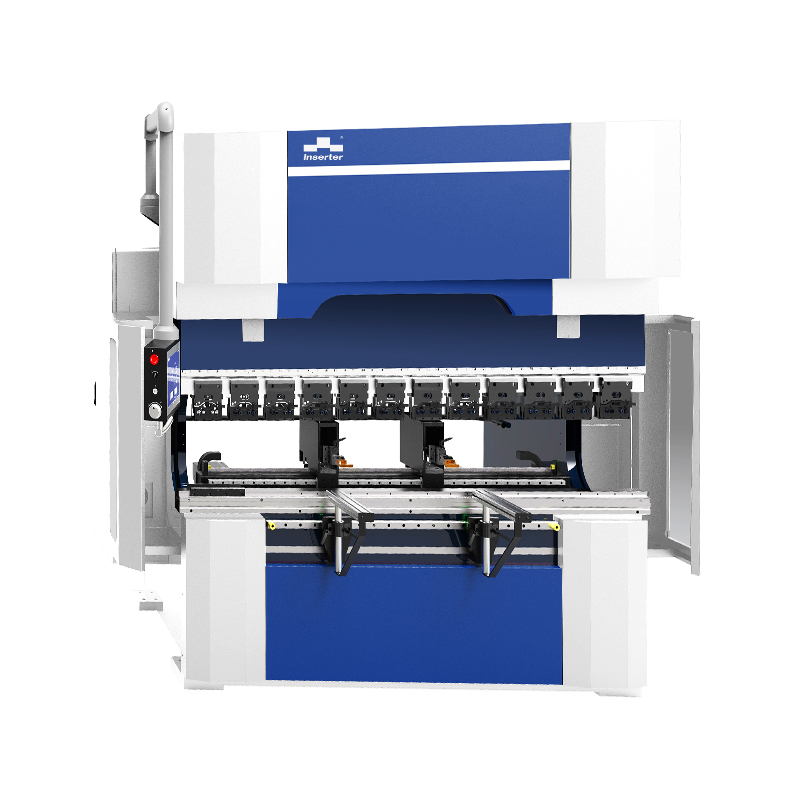

1. Visão geral do produto

O Fraio da Imprensa do Servo da manivela combina uma ligação direta com uma unidade de servo elétrica total para fornecer força de flexão verdadeira, uso de energia ultra-baixa e operação silenciosa de alta velocidade. Ideal para a fabricação de chapas metálicas de precisão, onde a eficiência e a precisão são importantes.

2. Introdução

Os fabricantes modernos precisam de equipamentos que reduzem os custos de energia, aumentam a taxa de transferência e mantém tolerâncias apertadas. O freio do servo da manivela atende a essas demandas, substituindo a hidráulica por um sistema servo de tração de manivela-oferecendo tempos de ciclo mais rápidos, repetibilidade do sub-milímetro e níveis de ruído abaixo de 70 dB.

3. Recursos -chave

3.1 Link de servo de tração de manivela

• O mecanismo de manivela direta combina o motor servo diretamente à RAM, garantindo força consistente de cima para baixo do AVC.

• Alta velocidade de ciclo de até 45 dobras/min a 20 mm de profundidade - até 35 curvas/min a 30 mm - lutando unidades tradicionais.

• Reação reduzida e desgaste graças ao caminho mecânico simplificado.

3.2 Eficiência energética

• Desenho de energia <1,3 kWh/h sob uma carga de 20 T, cortando os custos de eletricidade em até 40% em comparação com as prensas hidráulicas.

• Economia de custos operacionais de aproximadamente US $ 0,08 por curva (com base em US $ 0,10/kWh).

• Instantânea On/Off - Nenhuma bomba de marcha lenta.

3.3 Operação silenciosa e suave

• Ruído ≤ 70 dB a toda velocidade mantém o ambiente da loja confortável.

• Roldes de estrutura soldados rígidos e rolamentos de precisão Vibração úmida para performance de rocha.

3.4 Sistema de controle de precisão

• O barramento Ethercat com fiação ponto a ponto oferece perda de pulso zero, resistência à EMI e sincronização sub-1 µs.

• 8+1 eixos (Y1/Y2, X1/X2, R1/R2, Z1/Z2, CC) permitem programar coroação, posição de bitola traseira e compensação em uma interface.

• A compensação automática corrige os desvios do ângulo em tempo real, garantindo que cada curva permaneça dentro de ± 0,1 °.

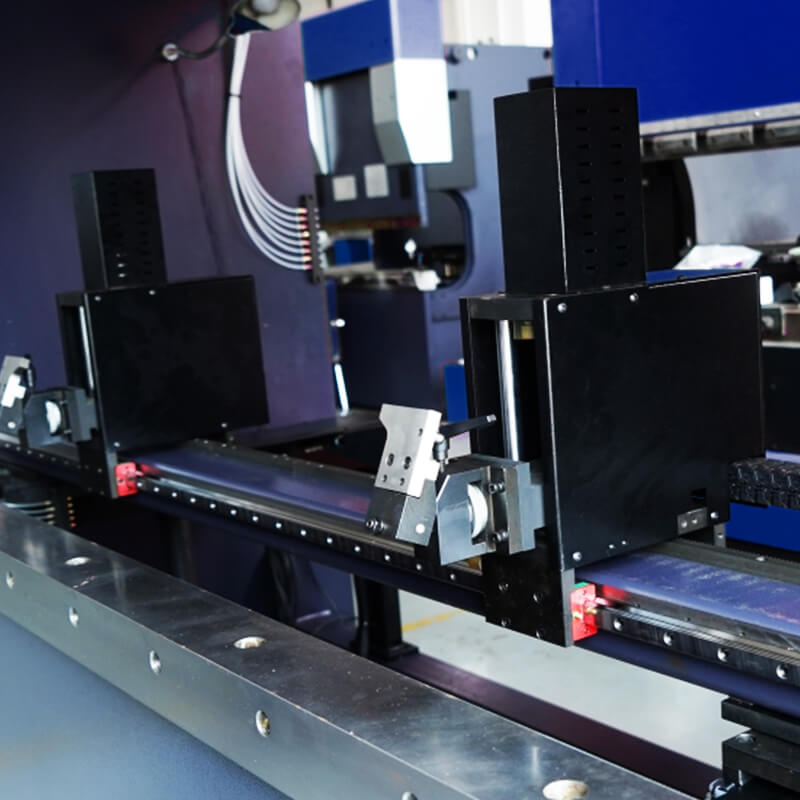

3.5 Sistema flexível de calibre traseiro

• Medidor traseiro digital de seis eixos com guias de ferro fundido: eixo x a 60 m/min, eixo R a 25 m/min, eixo z a 65 m/min.

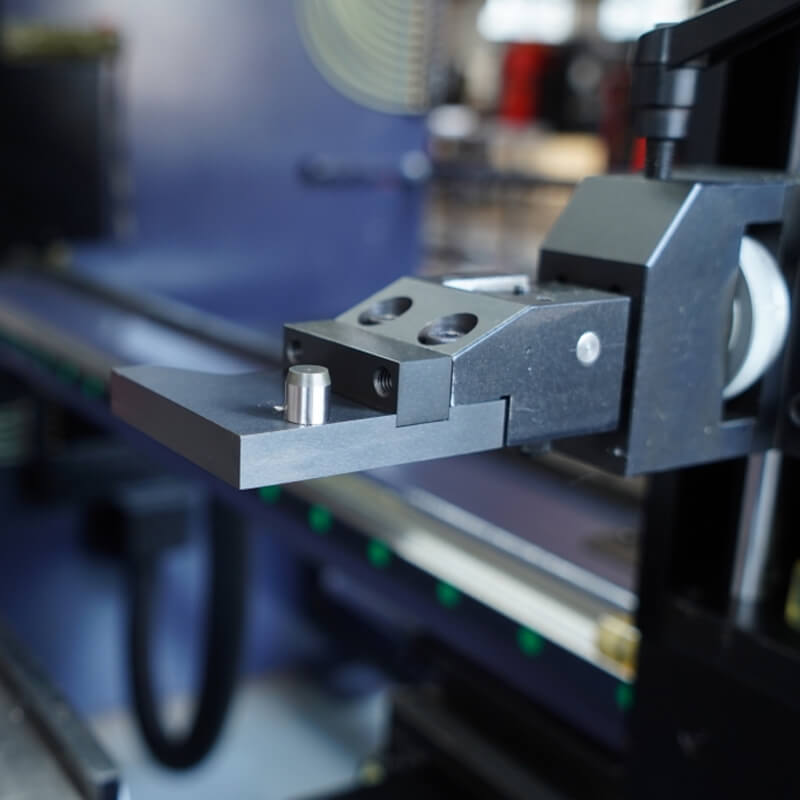

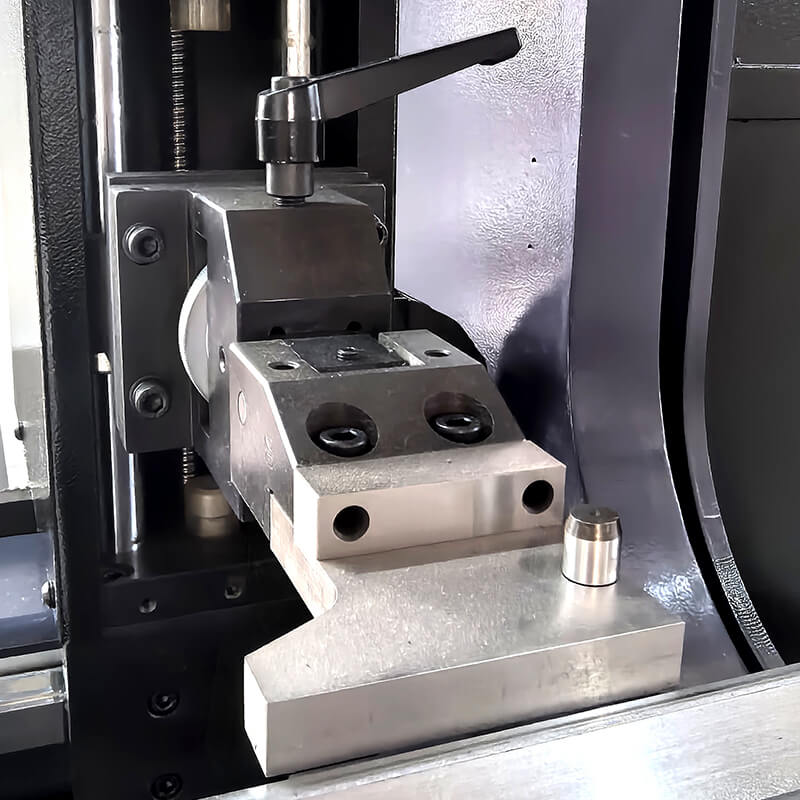

• Os dedos compactos de pequenas partes permitem perfis estreitos dobrados sem acessórios especiais.

• Os medidores de mudança rápida trocam em segundos.

3.6 Tooling inteligente e comutação de modo

1. O modo de depuração de primeira peça usa o posicionamento de circuito fechado para peças únicas.

2. O modo em lote emprega um posicionamento de repetição de servo para execuções de alto volume.

3. A biblioteca de ferramentas armazena até 100 conjuntos de matrizes; Selecionando uma nova ferramenta reconfigura medidores automaticamente.

4. Especificações técnicas

5. Acessórios opcionais

1. Carregador/descarregador automático: reduz o manuseio manual

2. Pacotes de matriz: V-DIES, Ferramentas de bainha, adaptadores especializados

3. Guardar de segurança: cortinas leves, escudos de proteção

4. Diagnóstico remoto: monitoramento habilitado para nuvem

6. Cenários de aplicação

1. Lojas de alto volume de baixo volume que precisam de trocas rápidas

2. Chassi automotivo e flexão de peças

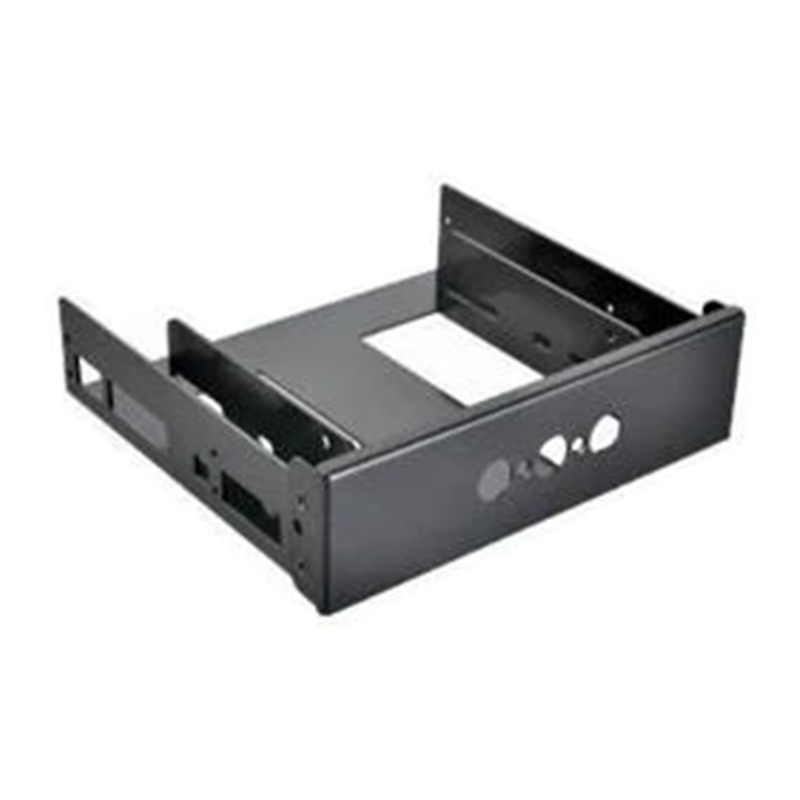

3. Armários e gabinetes elétricos fabrica

4. Metalwork arquitetônico que exige tolerâncias apertadas

7. Benefícios do cliente

1. VERDADEIRA FORÇA NATADA : Nenhuma desgraça ao longo do tempo garante um sucata zero

2. Economia de energia : até US $ 2.000/ano redução por máquina

3. Operação silenciosa : piso de loja mais seguro e mais confortável

4. Alta precisão : ± 0,01 mm A repetibilidade aumenta o rendimento
