Visão geral

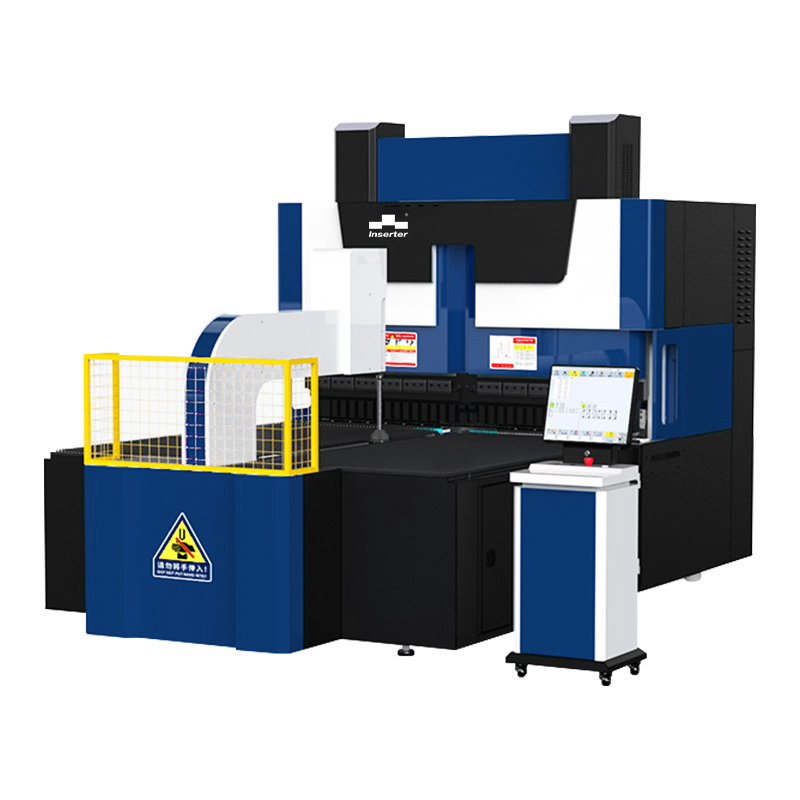

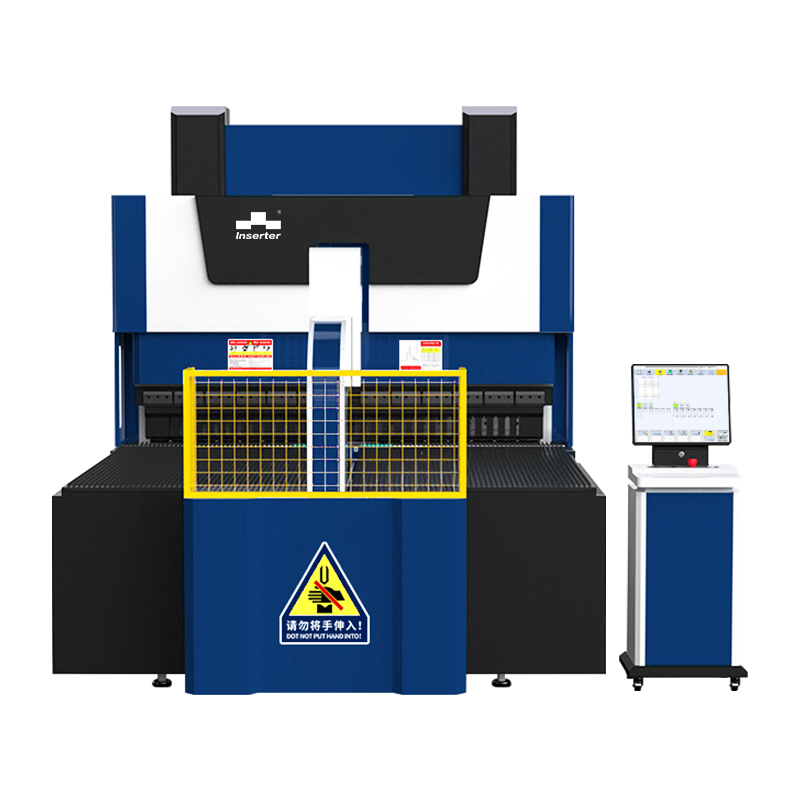

Este Centro de Bender Painel usa movimento de vários eixos sincronizados e ferramentas de curvatura universal para completar várias arestas e dobras em um único ciclo. Ao combinar seis eixos de dobra e oito eixos de alimentação/posicionamento sob controle do CNC, ele oferece até 3-5 × a taxa de transferência dos freios tradicionais da imprensa enquanto corta o consumo de energia ao meio. Ideal para quadros de caixa, painéis grandes e perfis personalizados em gabinete, HVAC, elevador e fachadas arquitetônicas.
Principais recursos
Controle multi-eixo concorrente
Seis eixos de curvatura síncronos (x1/x2, y1/y2, z1/z2) e oito eixos de alimentação/posição (U1/U3, D1/D2, C1/C3, H1/H3) Posicionamento do manipulação, rotação e flexão em uma sequência programada.

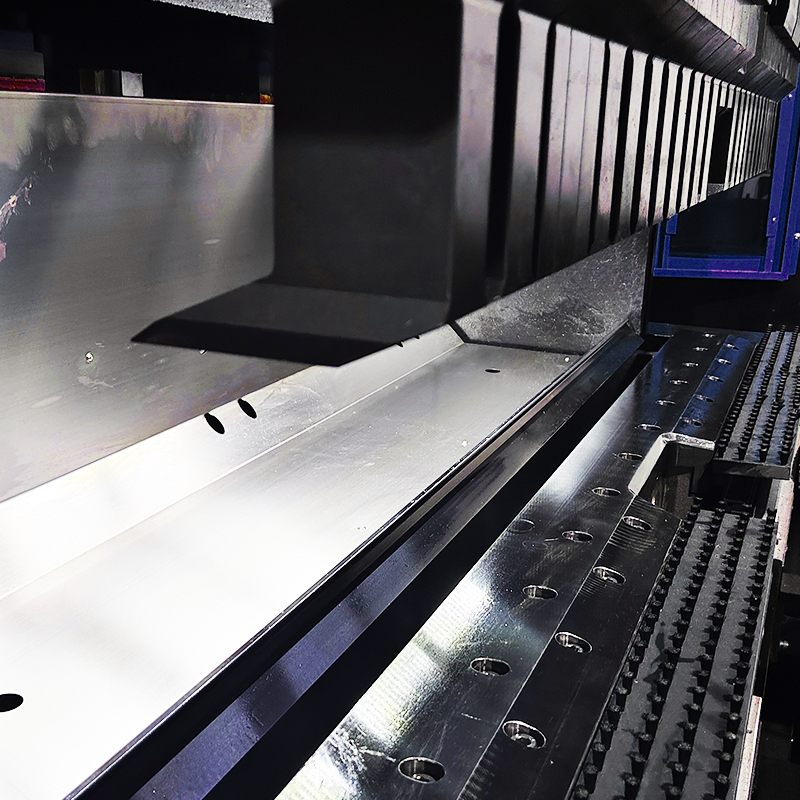

Ferramentas de dobra universal
Um conjunto de cabeças de punção/matriz modulares executa o desempenho reto, reverso e arco sem alterações de ferramentas-compensando a formação de múltiplas berc-bend em um único passe.
Motores de servo de precisão acionados por servo
e parafusos de bola acoplados diretos garantem um movimento de baixa vibração e sem reação. Repita a precisão do posicionamento: ± 0,005 mm; Precisão do ângulo de curva: ± 0,5 °; Precisão da dimensão: ± 0,1 mm.

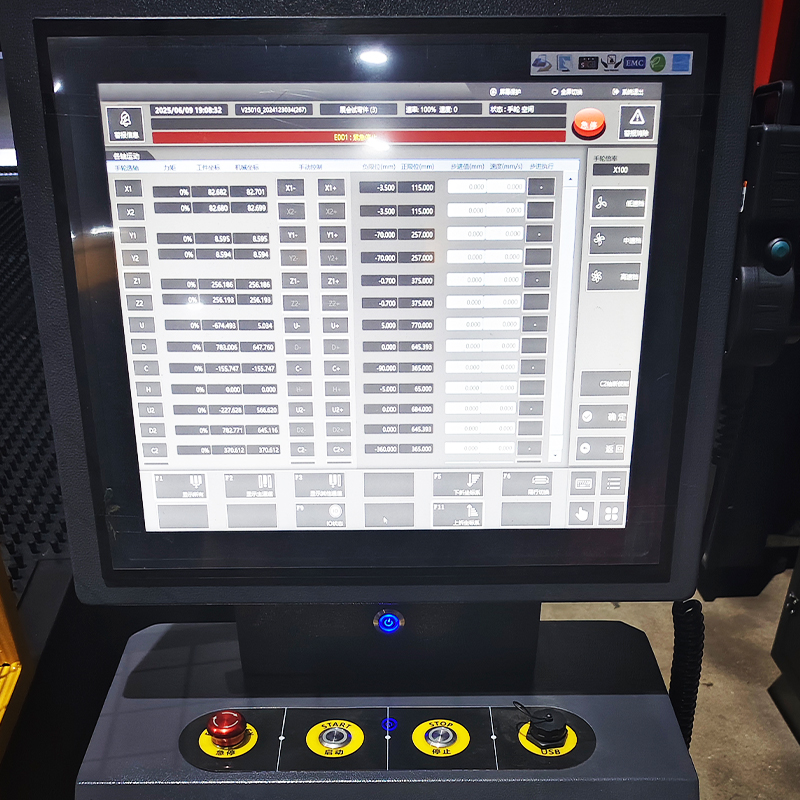

Interface CNC
Crel de toque de formato de grande formato (suporta inglês/chinês) com importação DXF, programação bidimensional, armazenamento de receitas na tela e seleção de biblioteca de ferramentas de um toque.
Robusta
estrutura de aço lasteira de construção com costelas otimizadas para FEM, tratamento de relevo pré-estresse e colheita de bolas de bola/trilho de alta carga garante rigidez e estabilidade.

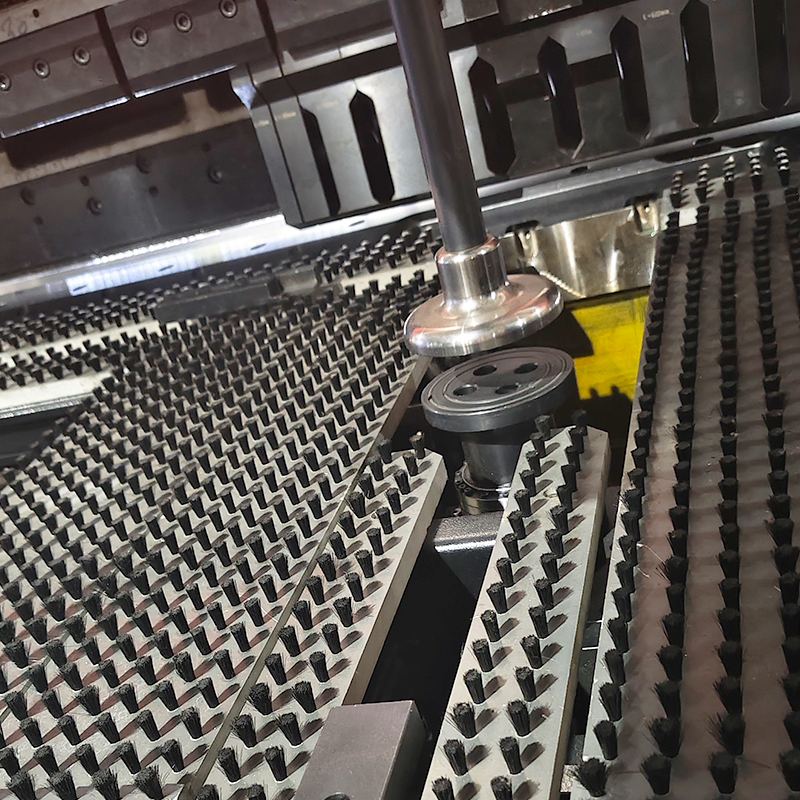

Pupas de trabalho flexíveis
Planejos de vácuo pneumáticos com painéis seguros de até 2.000 mm de largura e 350 mm de altura. A rotação do eixo c (± 360 °) e os elevadores de eixo H do braço oscilante suportam geometrias complexas.
Segurança e manutenção
guardas totalmente fechadas, intertravamentos de curta-luz, paradas de emergência e lubrificação automática centralizada se estende por tempo de atividade e proteja os operadores.
Especificações técnicas
| Valor | do parâmetro |
| Largura de dobra | Até 2.000 mm |
| Tamanho máximo do painel | 1.500 × 2.000 mm |
| Altura máxima de dobra | 350 mm (lado a lado) / 170 mm (ao redor) |
| Min. Tamanho da formação | 320 × 250 mm |
| Capacidade | Aço suave de 2 mm / 1,5 mm de alumínio inoxidável / 3 mm |
| Dobrar velocidade | 0,2 s por curva |
| Eixos controlados | 14 (6 Bend + 8 alimentação/giro) |
| Controle do CNC | Importação DXF, programação 2D, Ethercat de 64 eixos |
| Requisitos de energia | 380 Vac, pico 15 kW, Avg. 2 kw |
| Nível de ruído | ~ 60 dB |
Aplicações
Armários e gabinetes elétricos
Dutos hvac e plenos
Altas de elevador e trilhos
Equipamento de cozinha e hospitalidade
Painéis arquitetônicos e revestimento
Quadros automotivos e de bicicleta
Por que escolher este painel Bender Center?
Isso vai te deixar animado
A execução deste painel Bender exige apenas um ciclo para concluir todas as dobras necessárias. Com matrizes universais, você pode economizar tempo mudando de matrizes, e o mesmo quadro pode processar de um raio pequeno para um amplo flange em segundos.
Graças ao eixo orientado por servo e às funções limitadas, essas funções garantem a consistência da precisão da flexão, para que cada curva possa ser bloqueada na mesma posição. Quando você precisar dobrar uma forma complexa, basta importar o arquivo DXF, ajustar algumas configurações na tela de toque e o painel Bender será colocado para trabalhar imediatamente.
Para os fabricantes que precisam fazer painéis longos, caixas profundas e suportes de canto, esta máquina pode lidar com todos eles. O grampo a vácuo estabiliza todas as peças, e o eixo C com o braço oscilante pode consertar peças de trabalho de grandes dimensões diretamente na área de flexão.
