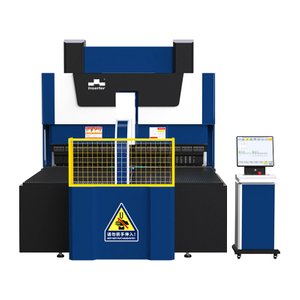

Introdução de Bender Totly Automatic Tool Alworking Painel
Painel BENER Parâmetros
| Nome | Parâmetro |
| Comprimento de flexão | 2200 mm |
| Comprimento da folha | 2200 mm |
| Largura da folha | 1500 mm |
| Altura de flexão | 200 mm |
| Altura opcional de flexão de faca de flexão | Personalizado |
| Tamanho mínimo de formação para formação de quatro lados | 400*215 mm |
| Tamanho mínimo de formação para formação de dois lados | 215 mm |
| Raio de arco mais baixo | 1,2 mm |
| Velocidade de flexão contínua mais rápida | 0,2s/faca |
| Modo de mudança de ferramenta | Automático |
| Modo de alimentação | Pressione o braço |
| Ângulo de flexão | 0-180 ° |
| Espessura máxima de flexão (aço suave) | 2 mm |
| Espessura máxima de flexão (aço inoxidável) | 1,2 mm |
| Espessura máxima de flexão (placa de alumínio) | 3 mm |
| Número de eixos | 18 eixos padrão + 1 eixo opcional |
| Tamanho do equipamento | 6100*3700*2920 mm |
| Peso do equipamento | 26000 kg |
Introdução ao sistema de flexão
Adota o modo de controle de barramento Ethercat e suporta controle de até 64 eixos;
Suporta exibição em tempo real das funções de animação e simulação 3D;
Suporta correção visual de ângulo online e detecção de espessura da placa;
Suporta o monitoramento de colisão on -line das ferramentas de flexão;
Suporta ações de flexão, como ângulo, arco, prensagem de arestas e personalizados;
Suporta controle completo de circuito fechado dos sensores de deslocamento absoluto de 8 vias;
Suporta a geração automática de programas importando desenhos 2D e 3D.
Estrutura principal e características do painel Bender
O equipamento é composto principalmente por uma estrutura, uma lâmina superior, uma unidade de flexão, uma unidade de prensagem superior e uma ferramenta de flexão.
1.Frame
De acordo com os resultados da análise de elementos finitos da estrutura, o aço Q355 é selecionado como material; É utilizada soldagem blindada de dióxido de carbono; O tratamento de temperamento é realizado para eliminar o estresse causado pela soldagem; garantindo assim a precisão, estabilidade e alta rigidez do equipamento durante a operação de longo prazo.
2. Slider superior
Este componente é composto principalmente por um controle deslizante, um parafuso de chumbo de alto torque, um redutor, um trilho-guia, um motor servo etc. A unidade principal é controlada por um motor servo e o método de controle é o controle síncrono de servo, que pode Garanta efetivamente a precisão do posicionamento, velocidade rápida e alta controlabilidade. A lubrificação do parafuso de chumbo e o trilho -guia é a lubrificação automática para garantir a vida útil e a precisão do parafuso de chumbo e o trilho -guia por um longo tempo.
3. Ferramentas de Bandela
As ferramentas de flexão são divididas em ferramentas de flexão superior e ferramentas de flexão mais baixas. Ferramentas especiais de flexão podem ser personalizadas de acordo com diferentes requisitos do cliente.
4. Unidade de pressionamento superior
Para atender aos requisitos de prevenção ao dobrar caixas, a empresa desenvolveu ferramentas flexíveis, universais e multifuncionais, com espessura de flexão de folha variando de 0,5 a 2 mm.
Exibição de peça de trabalho flexível
