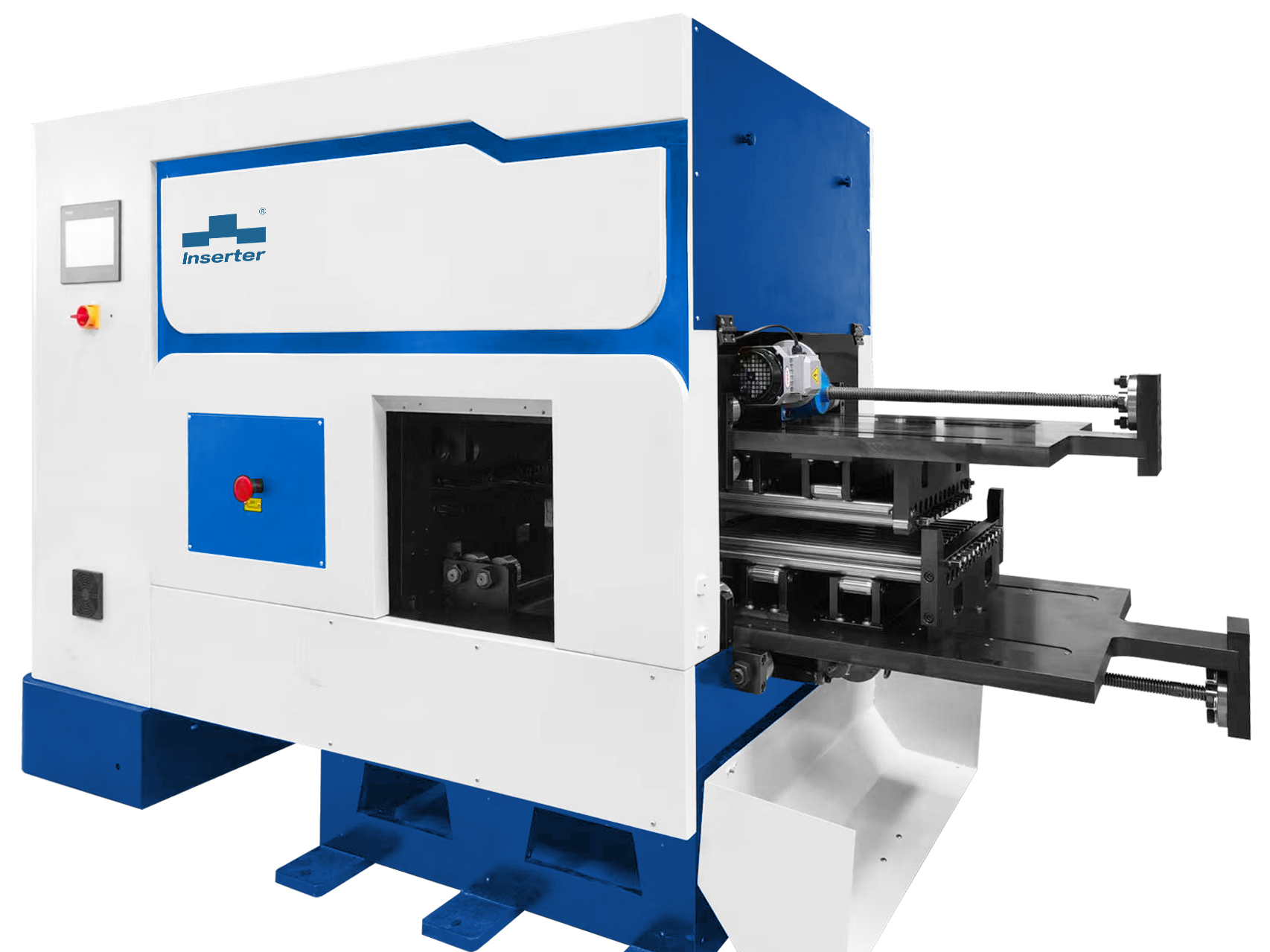

Visão geral do equipamento
O equipamento consiste em um rolo de infecção, um nivelador de precisão de servo CNC de quatro camadas e um rolo de saída. O operador coloca manualmente a peça de trabalho no rolo de infecção, que o transfere para o nivelador. Os rolos de nivelamento, suportados acima e abaixo, garantem a não compressibilidade, minimizando a lacuna entre os rolos de nivelamento superior e inferior. Utilizando o efeito Bauschinger , a folha passa por várias dobras alternadas, com a intensidade de flexão diminuindo gradualmente em direção à saída. À medida que o número de rolos de nivelamento aumenta, o número de dobras alternadas também aumenta, transformando progressivamente várias curvaturas iniciais em uma curvatura uniforme. Por fim, a planilha é nivelada para atingir a precisão de planicidade necessária.
Aplicável a: placa de cobre, placa de alumínio, placa de aço carbono, placa galvanizada, placa de aço inoxidável, placa de circuito e outro processamento de nivelamento da placa de metal.
Máquina de nivelamento parâmetros técnicos e configuração
Projeto | Parâmetros | Observações |
Nome da máquina | Máquina de nivelamento de precisão do servo CNC | Retirada automática da caixa de rolos |
Modelo de máquina | LM-50-1300AC |
|
Largura máxima do material | ＜ 1000mm | Tamanho mínimo: 10*160mm |
Faixa de espessura de nivelamento | 1,5-8,0mm |
|
Nivelamento de velocidade de alimentação | 1-12m/min | Controle de frequência |
Diâmetro do rolo de nivelamento | Φ80mm |
|
Precisão de nivelamento | 0,05-0,20mm | m² | Dependendo do material e processo da peça de trabalho |
Rolos de suporte auxiliares | Vários grupos |
|
ALTE MOVILÍVEL MOVILDADOR | Faixa de ajuste da diferença de gap de entrada e rolos de entrada: -4 ～ 80mm |
|
Método de ajuste de lacunas de rolo de nivelamento | Touch Screen Interface Human-Machine | Defina parâmetros, ajuste automático |
Método de rolante de nivelamento | Motor AC de 15kW + redutor |
|

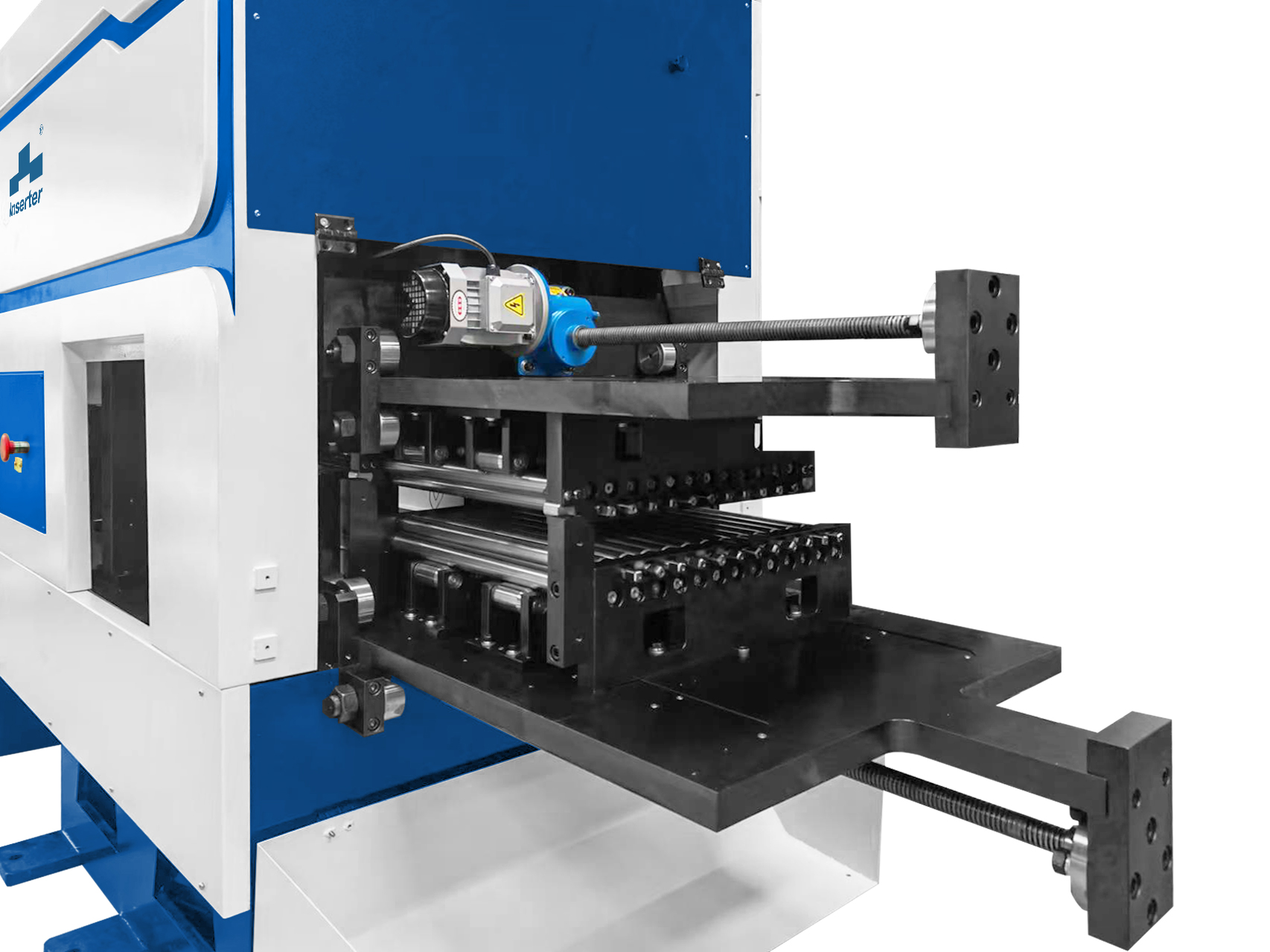

Descrição da estrutura de limpeza de retirada do rolo
Nosso nivelador CNC apresenta um design de rolos de limpeza de extração, onde os rolos de nivelamento superior e inferior podem ser retraídos. Quando a limpeza ou a manutenção é necessária, um motor de desaceleração é usado para extrair o cassete do rolo, permitindo fácil acesso aos rolos de nivelamento. Esse design não apenas melhora a eficiência do trabalho, mas também reduz significativamente a complexidade operacional, tornando as tarefas de limpeza e manutenção de rotina muito mais simples.
