Máquinas combinadas de punção e corte a laser

Visão geral da  máquina de perfuração e laminação de produtos

A máquina de composto de perfuração e corte CNC possui todas as tecnologias de processamento da máquina de perfuração de servo e também possui as características de alta eficiência e boa qualidade de seção transversal do corte a laser. Ele pode realizar punções, formação, rabiscos, gravuras, contas de contas, batendo e laser em forma especial, corte de contorno grande, corte grande de orifícios e outras funções. Portanto, possui uma ampla gama de aplicações e ótima flexibilidade de processamento. A combinação de estampagem e corte melhora bastante a eficiência do processamento e fornece uma nova solução inteligente para a produção de chapas de precisão. A máquina composta consiste em um hospedeiro de máquina de servo, uma máquina de corte a laser e um sistema elétrico.

Características da estrutura  do equipamento

• O acionamento principal de direção direta do motor servo mantém as vantagens da estrutura de acionamento principal mecânica simples, madura e confiável, além de ter melhores características do que o acionamento principal hidráulico. Possui características significativas e funções poderosas, e funções como alta eficiência, economia de energia, redução de ruído e alta precisão. Pode realizar socos, formação, rolagem, letras e outros processos. A força nominal é de 300/400kn e o tamanho máximo da placa de processamento é de 5000 mm × 1250/1500mm.

• O corpo de estampagem específico para servo, o leito adota uma estrutura de soldagem integral fechada, tratamento térmico para remover o estresse interno, forte rigidez, tonelagem pesada, garantir a estabilidade a longo prazo da precisão da máquina-ferramenta, prolongar a vida útil da máquina e molde e melhorar a precisão do posicionamento, a confiabilidade e a durabilidade da ferramenta da máquina. A cama possui um grande espaçamento de trilho de guia ultra larga, uma grande extensão de máquina, melhor horizontalidade e suporte, garantindo totalmente a precisão do processamento de placas grandes e mais equilibrados sob alimentação de alta velocidade.

• O grampo adota o grampo pneumático, que flutua para cima e para baixo para reduzir a deformação da placa, possui uma placa deslizante longa, boa rigidez, movimento fácil de pinça, função de autoproteção e nenhuma área cega durante o processamento.

• Os trilhos lineares importados e os parafusos da bola garantem alta precisão e vida útil longa.

• O dispositivo de lubrificação centralizado automático reduz o atrito de cada par móvel e aumenta a vida útil da máquina.

• A máquina composta está equipada com um dispositivo de reposicionamento, que inclui dois cilindros e grupos de válvulas relacionadas. Durante o reposicionamento, a coluna do guia pressiona a peça de trabalho firmemente na bancada, o grampo é solto e movido uma distância adequada e depois presa (a peça de trabalho não se move). O reposicionamento pode expandir automaticamente o intervalo de processamento da máquina e realizar automaticamente o processamento de estampagem da parte de fixação.

Parâmetros do equipamento

Parâmetros da máquina de perfuração CNC:

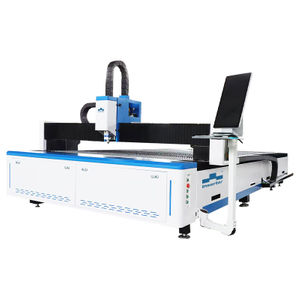

Parâmetros da máquina de corte a laser:

A máquina de corte a laser consiste principalmente em três partes: corte de cabeça, laser de fibra, circuito a gás e sistema de circuito de água.
