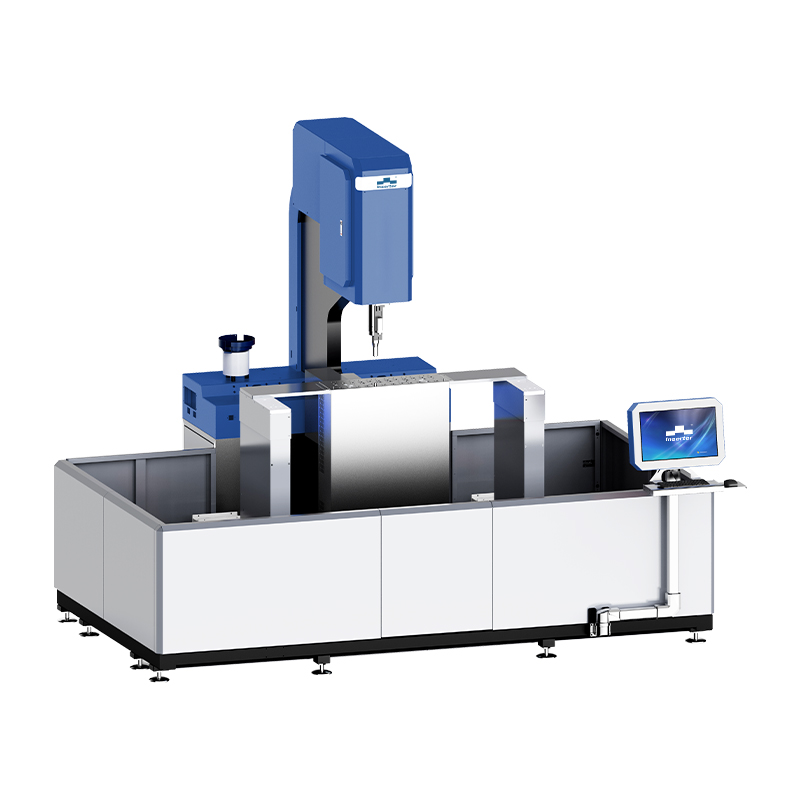

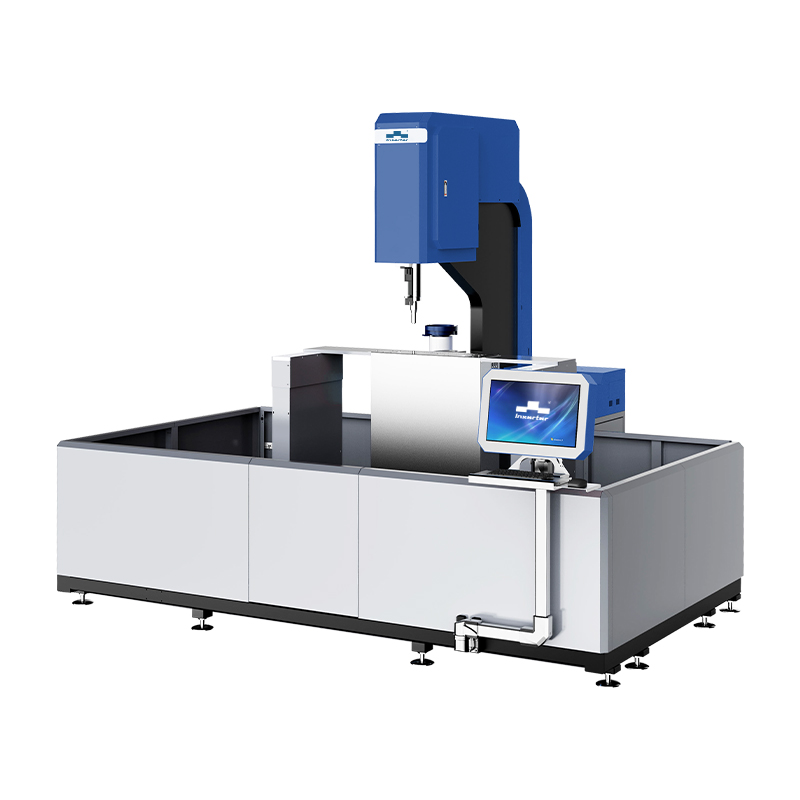

Visão geral do produto
Ele automatiza a inserção em 3 segundos por parte, manipulando alturas de mandril de 100 mm a 200 mm. Seu cartucho modular alimenta oito a doze tipos de fixadores (⌀7-30 mm), para que você possa alternar os tamanhos de rebite em tempo real sem tempo de inatividade.
Principais recursos
Velocidade de inserção do fixador: 3,0 s/pc
A altura máxima de prevenção de flexão é de 100 mm e pode ser personalizada de até 200 mm
Capaz de manter 8 a 12 rebites diferentes simultaneamente, com compatibilidade para rebites longos que variam de 7 a 30 mm
Os trilhos guia do eixo XY da plataforma de trabalho têm alta precisão, alta velocidade e longa vida útil
Estrutura modular da ferramenta de alimentação, substituição mais rápida
Vantagens
Fascinante automático totalmente inteligente, operação não tripulada, economia significativa de custos
Robôs automáticos de carregamento e descarregamento, uma linha de produção flexível inteligente é realizada para melhorar a qualidade e a eficiência
8 Combinações de rebites (nozes, pregos, parafusos) de qualquer comprimento e qualquer tipo de tipo estão disponíveis, com uma ampla gama de aplicações
Todas as interfaces humanas-máquina, como força fascinante, tempo de retenção, viagens de altura, contagem de fascinantes, pressão anti-pulso, sequência fascinante, etc. pode ser operada digitalmente
Sistema de programação inteligente, pode ser convertido de CAD para programação automática, conveniente e rápido
Máquina de rebite inteligente, pressão estável, ajusta automaticamente a pressão de acordo com o rebite e a placa
As duas partes da plataforma de alimentação automática de elevação inteligente são conectadas e podem ser usadas separadamente quando necessário
Parâmetros técnicos do Centro de Inserção de Fixador
| Modelo | E8-1006-8 | E8-1308-8 | E8-1308-8H | E8-0803-1 (Fascinante de lado personalizado) |
| Golpe de posição do orifício fascinante (mm) | 1000x600 | 1300x800 | 1300x800 | 800x260 |
| Área (mm) | 3500x2230x2500 | 4150x2800x2500 | 4150x2800x2500 | 3000X2200X2800 |
| Peso do equipamento (kg) | 4300 | 5500 | 5500 | 4100 |
| Faixa de rebitagem | M3 - M8 nozes/pinos, parafusos e pinos com o mesmo diâmetro externo e comprimento (7-30 mm) podem compartilhar a mesma ferramenta | M3 ～ M8 nozes |
| Ferramentas de alimentador de tigela vibratória (conjunto) | 8 (personalizável 12) | 1 |
| Altura máxima de prevenção de flexão (mm) | 100 | 238 | 1250 |
| Pressão máxima (toneladas) | 8 |
| Stroke Upper Die (mm) | 100 ～ 180 |
| Velocidade de movimento máxima da plataforma (mm/s) | 600 |
| Repetibilidade (mm) | ± 0,05 |
| Efeito rebite (segundos/peça) | 3.0 ～ 5.0 |
| Tensão | 380V, 3-fase, 50Hz |
