Como funciona
O componente A (poliéter poliol) é preenchido em um tanque de armazenamento de matéria -prima de 50L, conforme indicado por um sensor de nível líquido. Então, com a assistência de uma bomba de agitação, bomba de circulação e dispositivo de nucleação, é mantida em uma densidade ideal e injetada na câmara de mistura. O componente B (isocianato), mantido livre de umidade, entra na câmara de mistura em uma razão predeterminada com o componente A sem a necessidade de agitar ou nucleação. Eles se misturaram muito para produzir a tira de vedação de poliuretano necessária.
Tecnologia de processamento
Durante o processamento, medem o tamanho da peça de trabalho, chame o programa pré-armazenado no sistema CNC, defina os parâmetros do processo do equipamento com antecedência (tiras de borracha de diferentes alturas e larguras podem ser feitas de acordo com a quantidade de cuspição de cola e a velocidade de viagem da máquina), coloque a peça de trabalho e a peça de cola pode aplicar o poliuretano em selo na selo de acordo com a padrão. A cola pode reagir e se formar rapidamente para formar uma tira de vedação que pode se unir firmemente à peça de trabalho.
Componentes do equipamento

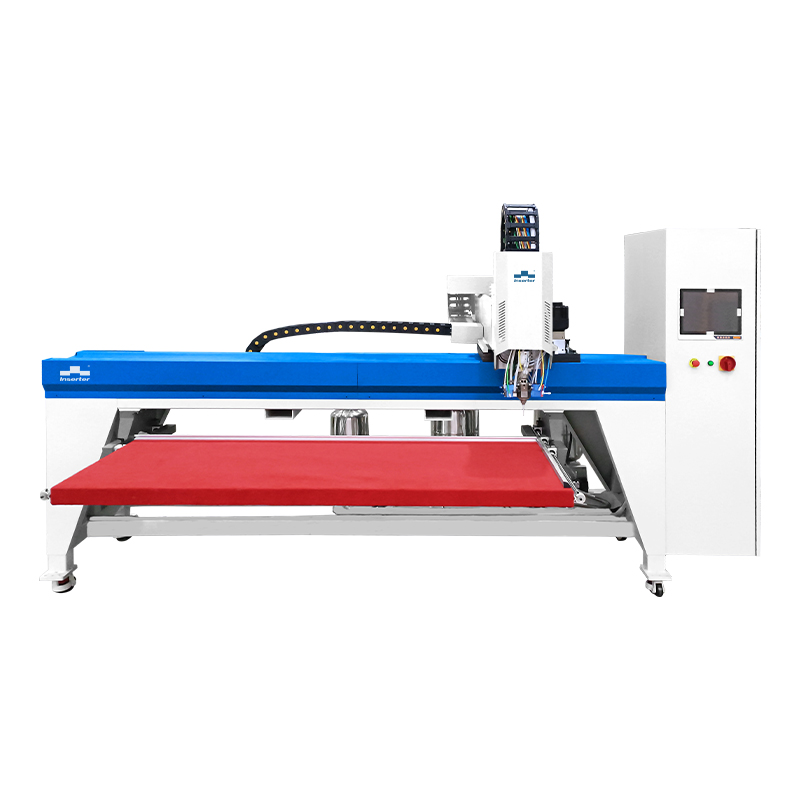

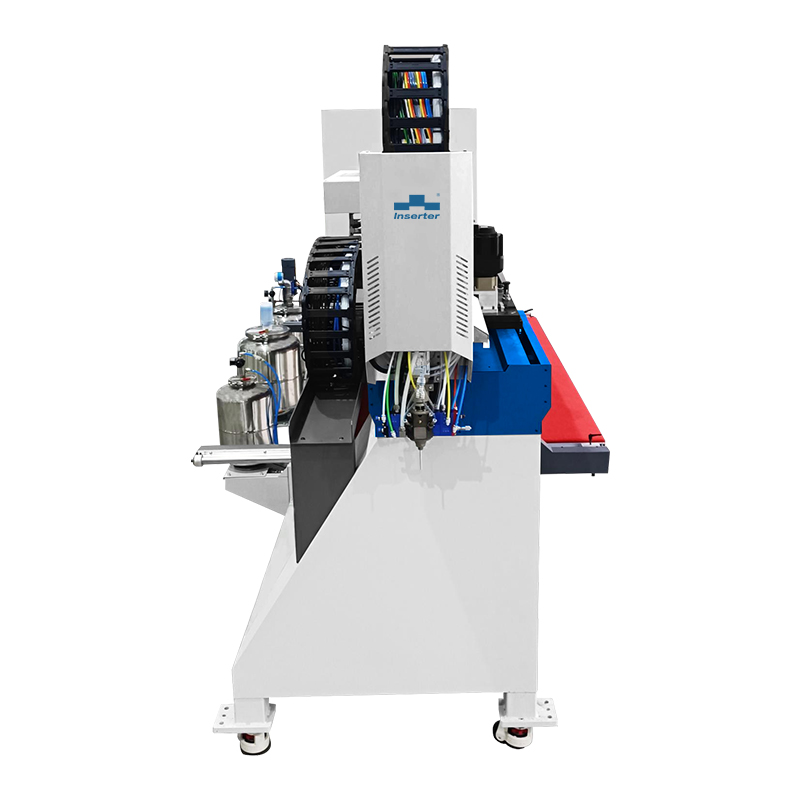

A nova máquina de distribuição de vedação CNC integrada de dois componentes é composta principalmente por uma estrutura, um mecanismo de movimento, um sistema de controle elétrico, um sistema de suprimento de cola (cabeça de mistura de cola, tanque de cola, bomba de cola, mangueira de borracha), uma bancada integrada e suporte de instalações auxiliares de suporte (tanque de limpeza, temperatura constante) e outras partes.

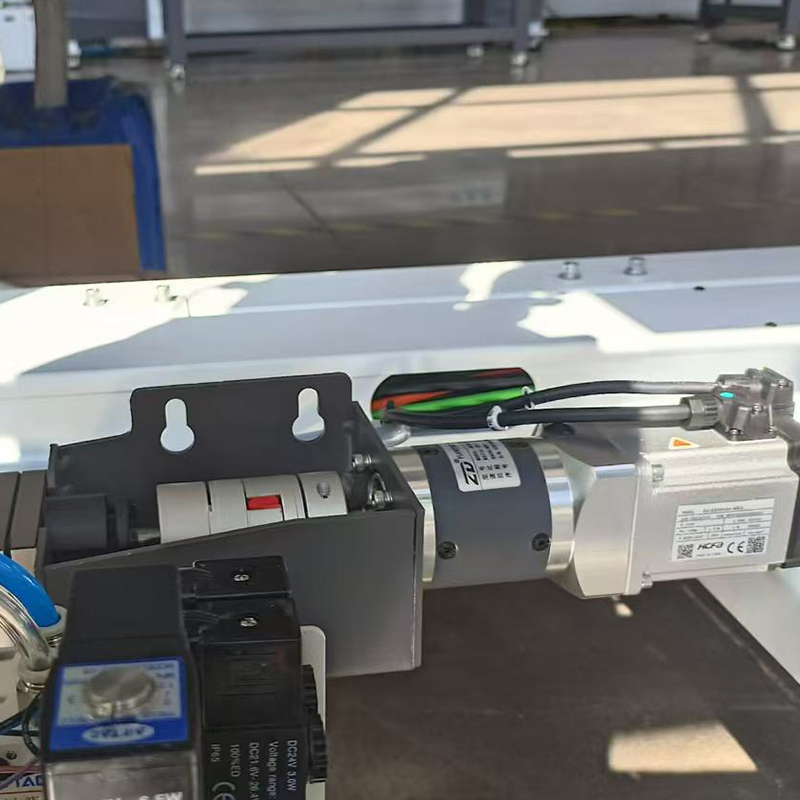

Estrutura de quadros integrados com rodas:
O quadro integra controle elétrico, mecanismos de movimento, sistemas adesivos e a mesa de trabalho em um design compacto. A mesa de trabalho e o cantilever de eixo Y rotativo permitem o transporte e manobras fáceis em espaços estreitos. Esse design permite a instalação sem esforço, a movimentação e a instalação no local-pegando apenas 1-2 horas.

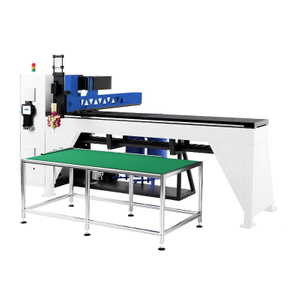

Workbench
A plataforma de trabalho integrada é removível e pode ser rapidamente empurrada e puxada manualmente, o que é conveniente para o transporte para reduzir o tamanho da máquina, salvar espaço e facilitar a instalação e o movimento.
O Workbench possui um dispositivo de ajuste de nível independente.

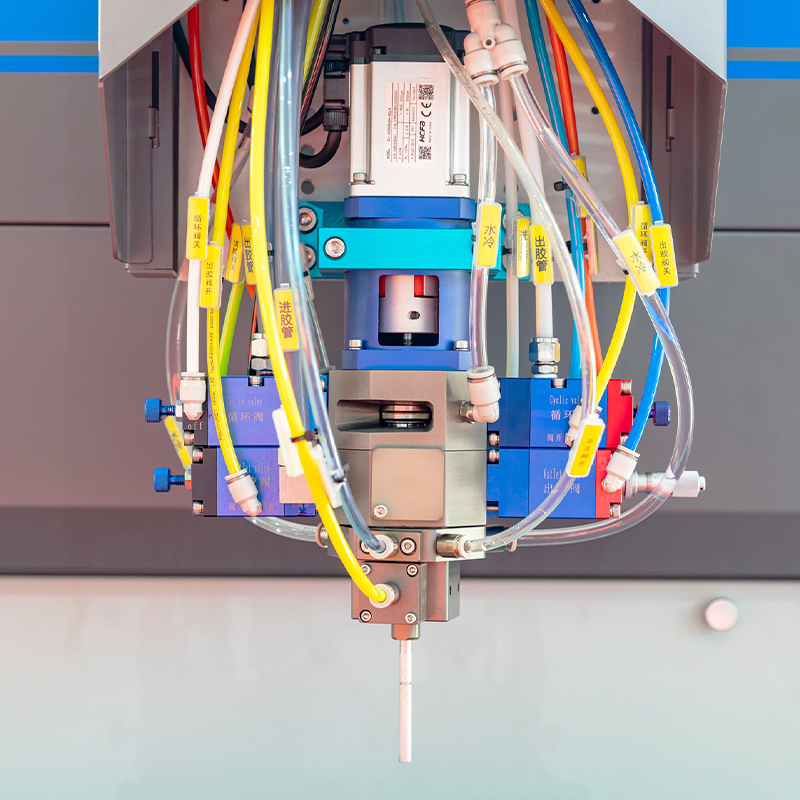

Dispensando o sistema de cabeça
A cabeça da máquina é feita de alumínio da aviação e equipada com lavagem de alta pressão de água de vários pontos para limpar bem. Toda a cabeça da máquina tem uma função de temperatura constante, que pode controlar com precisão a temperatura de trabalho dos componentes da cabeça da máquina para garantir que a cabeça de mistura possa funcionar de forma estável por um longo tempo.

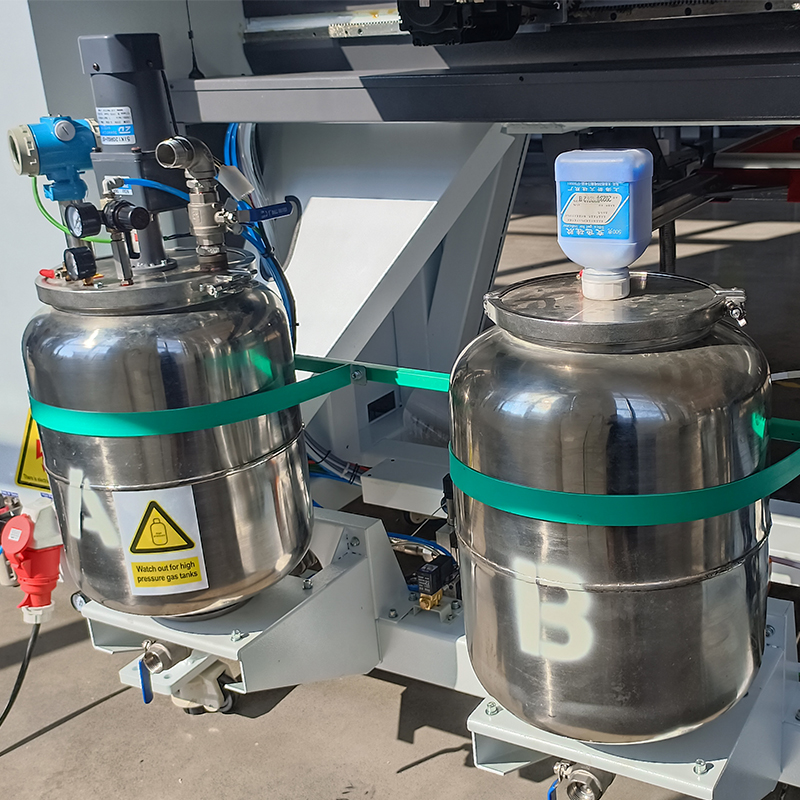

Tanque de suprimento de cola
Equipado com dois tanques de pressão de 50l, bonitos e duráveis

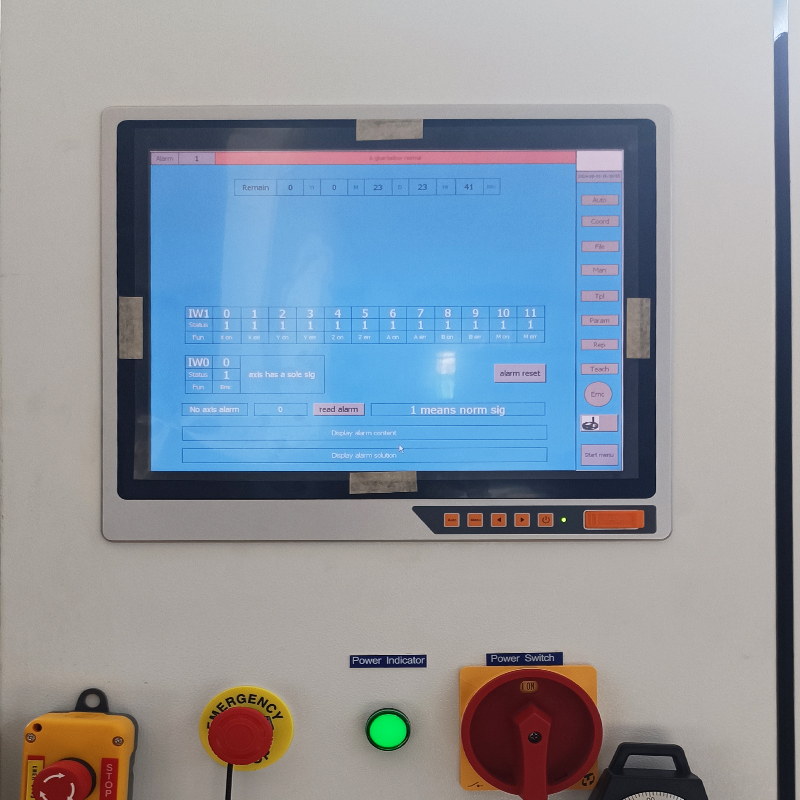

Alarme automático por falta de material: o nível do líquido é exibido continuamente numericamente e o líquido de cola restante pode ser exibido em tempo real. Quando a matéria -prima no tanque de matéria -prima é menor que o nível de líquido seguro, o sistema de controle alarmes e solicita automatizados para adicionar materiais para garantir que o equipamento tenha matérias -primas suficientes durante a produção
Reabastecimento automático de gás: as matérias -primas são agitadas durante o processo de reabastecimento de gás para misturar completamente o ar e as matérias -primas para tornar a estrutura química do material um mais estável
Filtração de impureza: O filtro de cola pode filtrar impurezas na cola para impedir que as impurezas da cola obstruem a cabeça de mistura de cola;
Parâmetros da máquina de junta de espuma PU
Parâmetro | Valor |
Modelo de equipamento | FGS-6-re |
Dimensões do equipamento (L × W × H) | 4200 mm × 2900 mm × 2200 mm |
AVC eficaz (x × y × z) | 2200 × 1200 × 330 (mm) |
Largura da espuma | 5–30 mm |
Altura de espuma | 3–10 mm |
Razão de espuma (A: B) | 1: 1 /10: 1 |
Material de espuma | Poliuretano |
Energia motora | 5 kw |
Dispensação de precisão | ± 0,03 mm |
