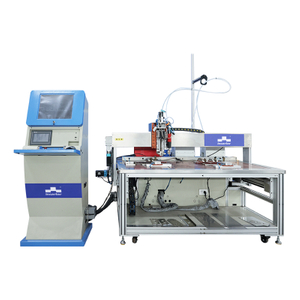

Configuração do equipamento para soldagem do cnc stud
Dispositivo automático de alimentação de unhas
O mecanismo de alimentação de unhas é dividido em dois tipos: tipo de placa de vibração e tipo de rolo. A configuração padrão é o tipo de rolo.
A placa de vibração é adequada para parafusos especiais, e o tipo de rolo é adequado para parafusos comuns
♢ O dispositivo automático de alimentação de unhas é composto por um seletor de unhas + mecanismo de alimentação de unhas pneumático + pistola de solda automática + tubo de alimentação de unhas.
♢ Pode realizar alimentação e soldagem automáticas de unhas, com alta confiabilidade da alimentação de unhas, detecção automática da presença de unhas e melhorar a eficiência e a confiabilidade do sistema.
♢ O mecanismo dedicado de alimentação de unhas tem as características de carga grande, baixo ruído, economia de energia e redução do consumo.
♢ As especificações de alimentação das unhas são M3-M8 (não-padrão pode ser personalizado).
Unidade de mecanismo de soldagem de armas
Pistola de soldagem de alimentação direta
A máquina apresenta uma estrutura simples e a velocidade rápida da inserção e a ejeção. É ideal para soldagem de placas de aço inoxidável e aço com laminação a frio, mas não é adequada para soldagem a longo prazo de materiais galvanizados. A alimentação direta da pistola de soldagem pode levar a soldas fracas e más ligações, e sem um alfinete automático, a longevidade e a qualidade da soldagem do porta -armas podem ser afetadas.
Pistola de solda de alimentação inclinada
Geralmente, os clientes são aconselhados a usar a cabeça de pistola de unhas oblíqua. Comparado com a arma de solda reta, a arma de solda oblíqua tem um design de estrutura mais razoável e simples, vida útil mais longa, melhor efeito de soldagem, funções abrangentes, soldagem estável e longa vida útil da cabeça da arma.
A pistola de soldagem oblíqua é projetada com um ejetor automático dentro, que pode ser adequado para vários materiais, especialmente em alguns materiais especiais (folha galvanizada). No mesmo valor de tensão, o efeito de soldagem da pistola de soldagem oblíqua é significativamente melhor que o da pistola de solda de alimentação reta.
Parâmetros técnicos
Número do eixo controlado | 3 |
X Axis máxima de velocidade de movimento | 60m/min |
Y Axis máxima de velocidade de movimento | 55m/min |
Diâmetro do pino/mm | M3-M8 (maior pode ser personalizado) |
Comprimento do pino/mm | Faixa de ajuste manual de 10-25mm (alimentação do tipo de tambor) Faixa de ajuste manual de 10-35 mm (alimentação de unhas do tipo placa de vibração) (A função de ajuste automático do comprimento do pino pode ser personalizada) pode ser personalizado |
Método de alimentação de unhas | Alimentação automática de unhas |
Velocidade de soldagem | 20-35 peças/minuto |
Fonte de gás | Volume de gás 0,3m³/min |
Pressão 0,6MPa |
Fonte de energia de trabalho | 380V/50Hz |
